Schule Igis, Landquart – Graubünden

Projektwettbewerb Erneuerung und Erweiterung Schulanlage Igis – Projekt  zämaheba

.

Bericht des Preisgerichts                 – Wettbewerbsprogramm PDF

.

.

.

.

.

.

.

.

.

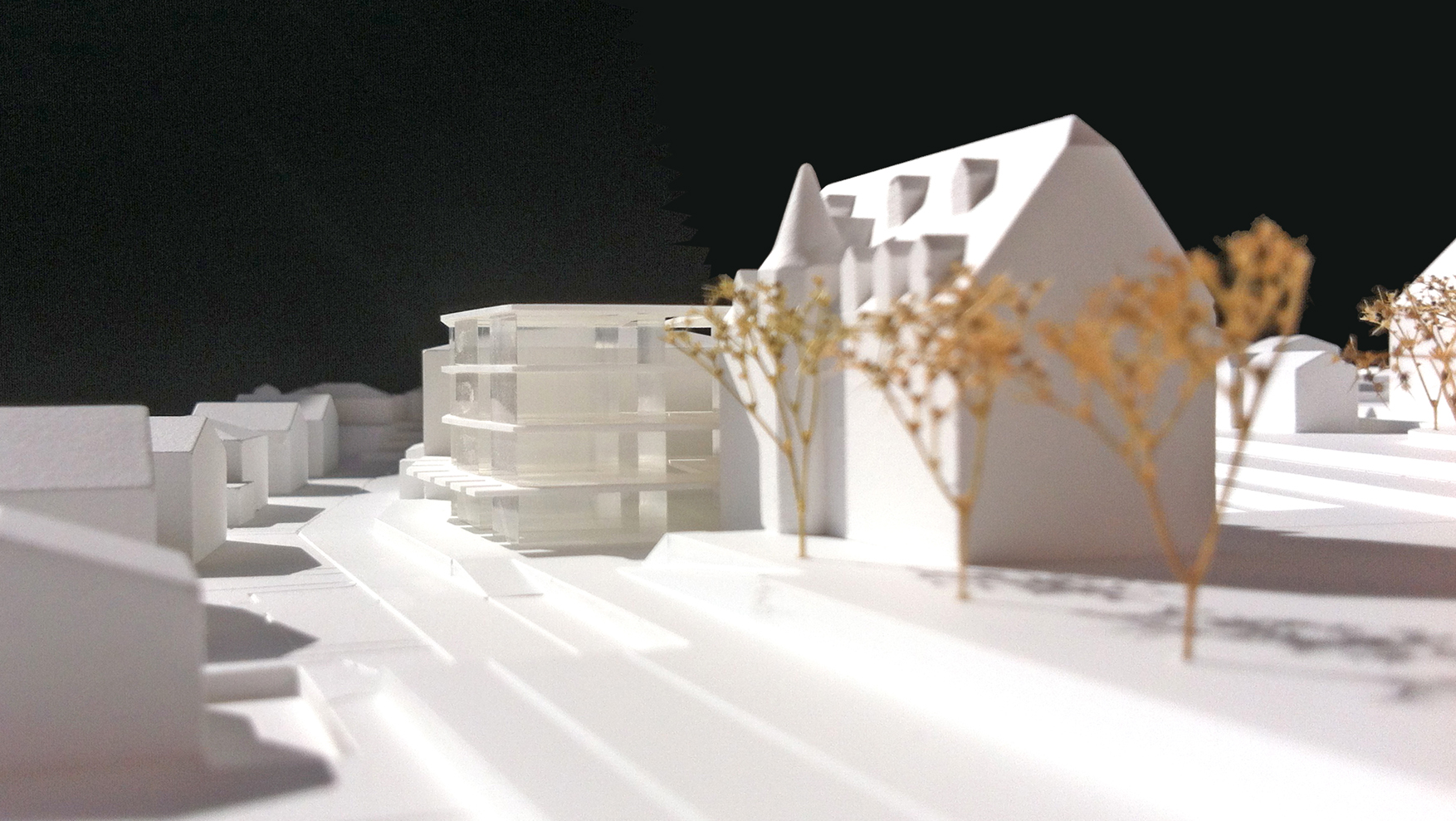

Ansicht von der Hirschengasse – dem Pausenplatz vor dem ‘alten’ Schulhaus und der geplanten Erweiterung

.

.

.

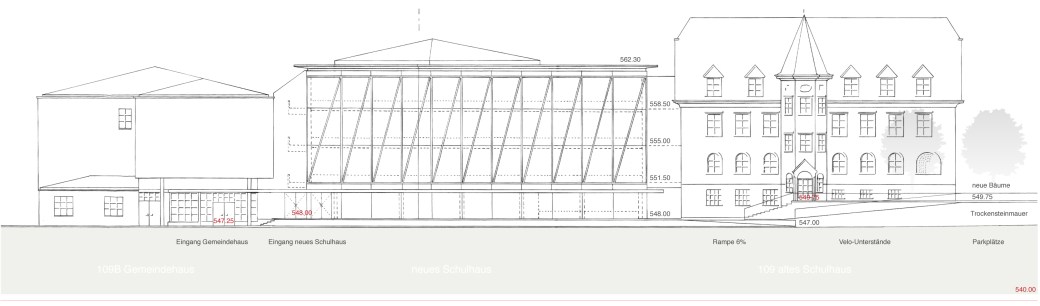

.Ansicht vom Bungertweg – nordwest Fassaden

.

.

.

.

.

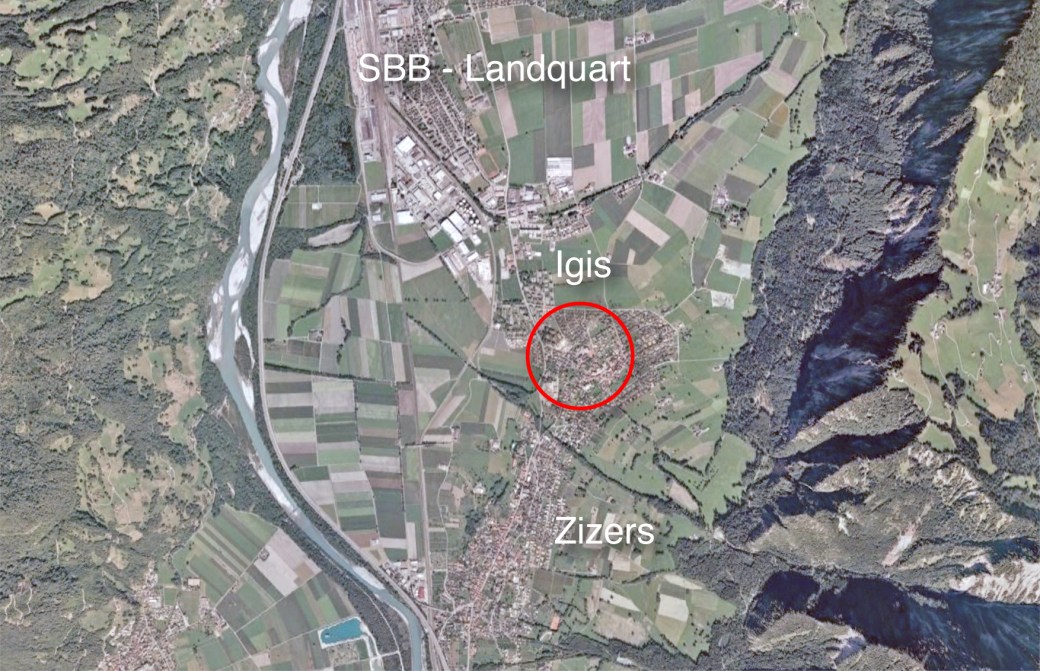

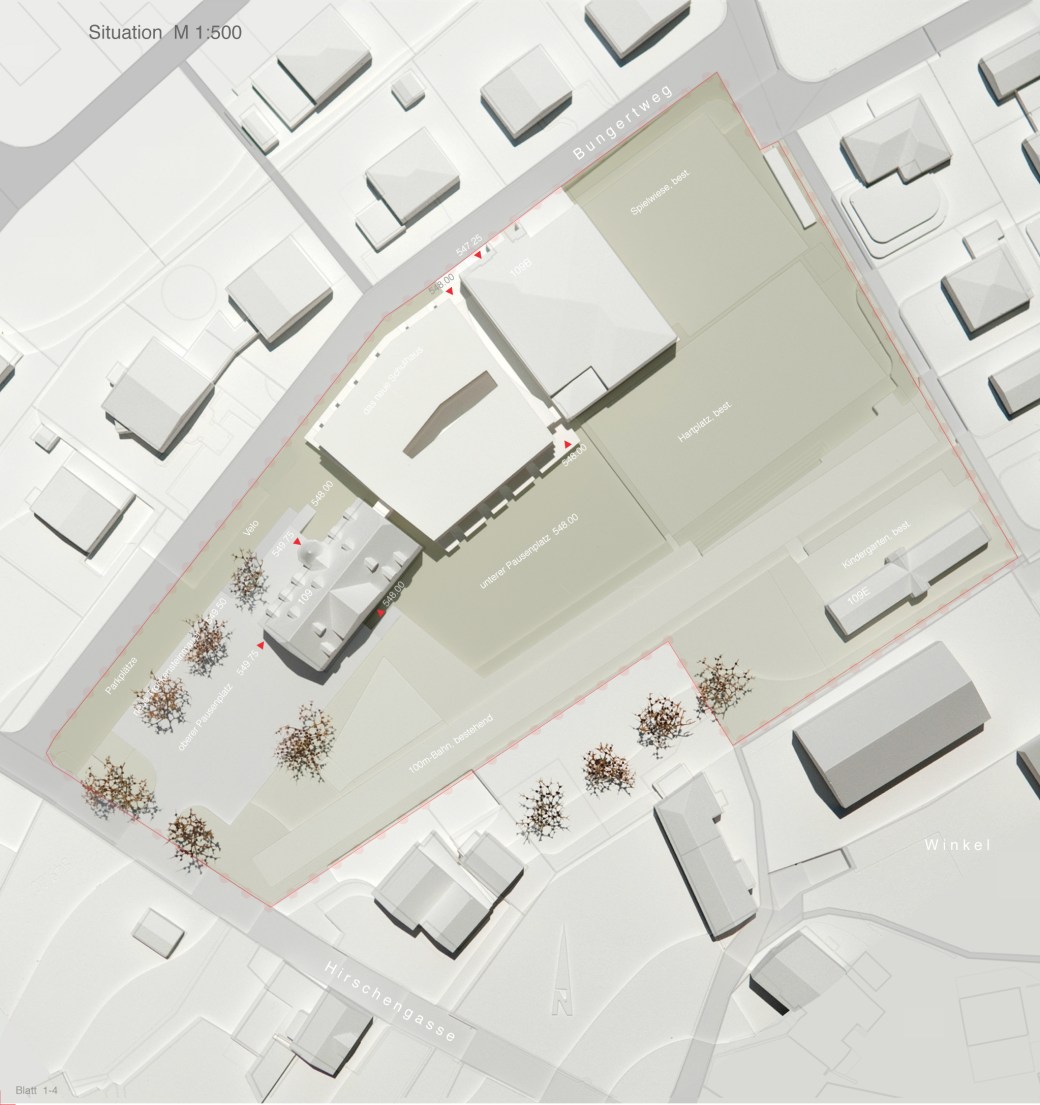

Lageplan

.

.

.

.

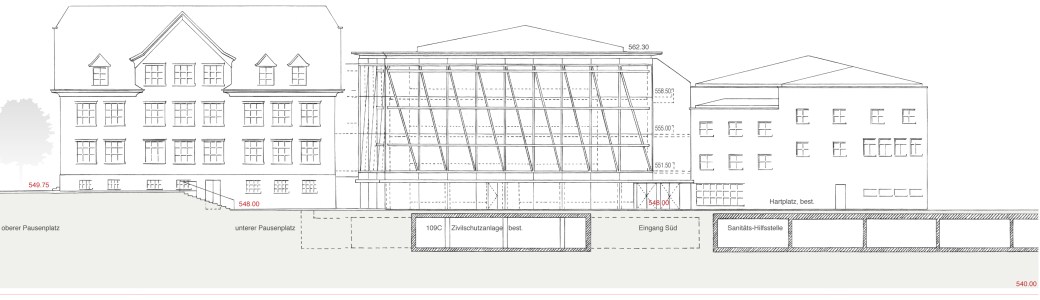

.südost Fassaden

.

.

.

Aussenräume, Landschaftsgestaltung  der obere und der untere Pausenplatz, die Bereiche für den Sport, die Wiese und der Kindergartenbereich ‘verweben’ sich zusammen mit den bestehenden und den neuen Baumbepflanzungen zu einem durchgehenden Freiraum von der Hirschengasse bis zur östlich gelegenen Einfamilienhauszone.

.

.



.

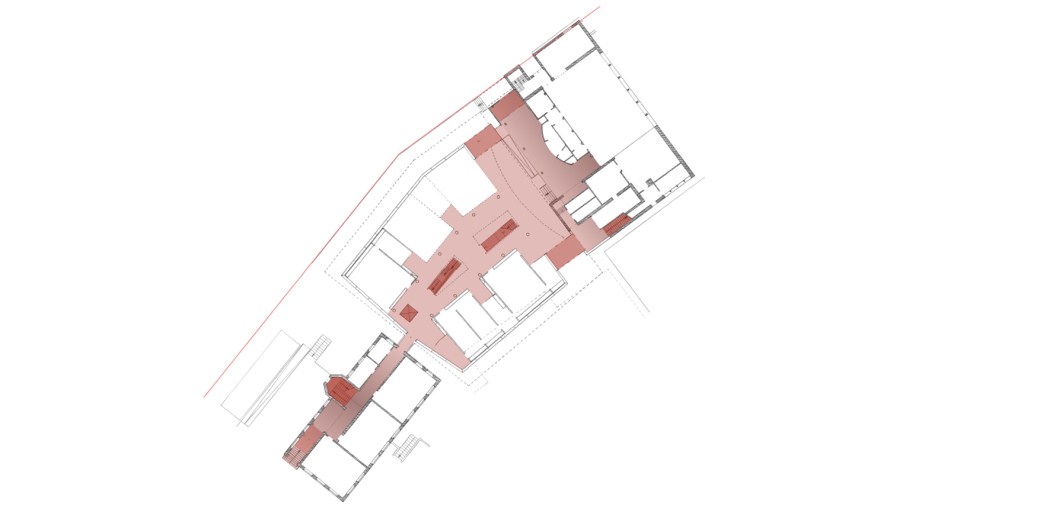

Innenräume, Erschliessung der kurzen Wege

.

.

.

– die Räume der vorhandenen Gebäude ‘verweben’ sich mit den neuen Räumen des geplanten Schulhauses, entlang einer durchgehenden Erschliessungszone: Von den Eingängen und dem Treppenhaus des ‘alten’ Schulhauses über die Hallen-/Treppenhausbereiche und das Atrium des Neubaus bis zum Foyer und den Eingängen und dem Treppenhaus des ‘Gemeindesaal’ Gebäudes.

.

.

.

.

.

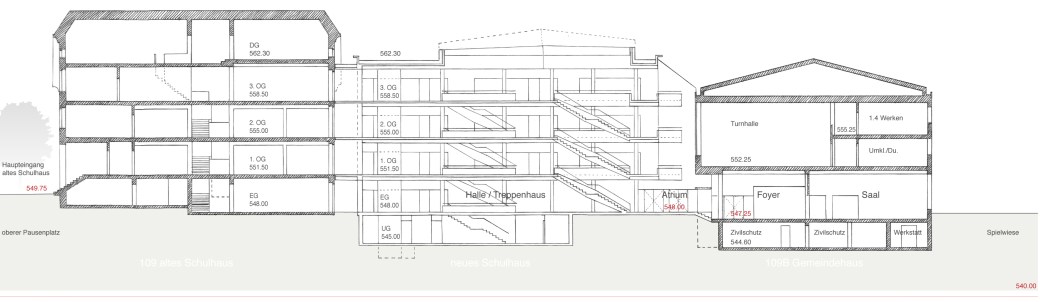

Längsschnitt A-A – das ‘alte’ Schulhaus links, das ‘Gemeindesaal’ Gebäude rechts, dazwischen die neu geplante Erweiterung

.

.

.

.

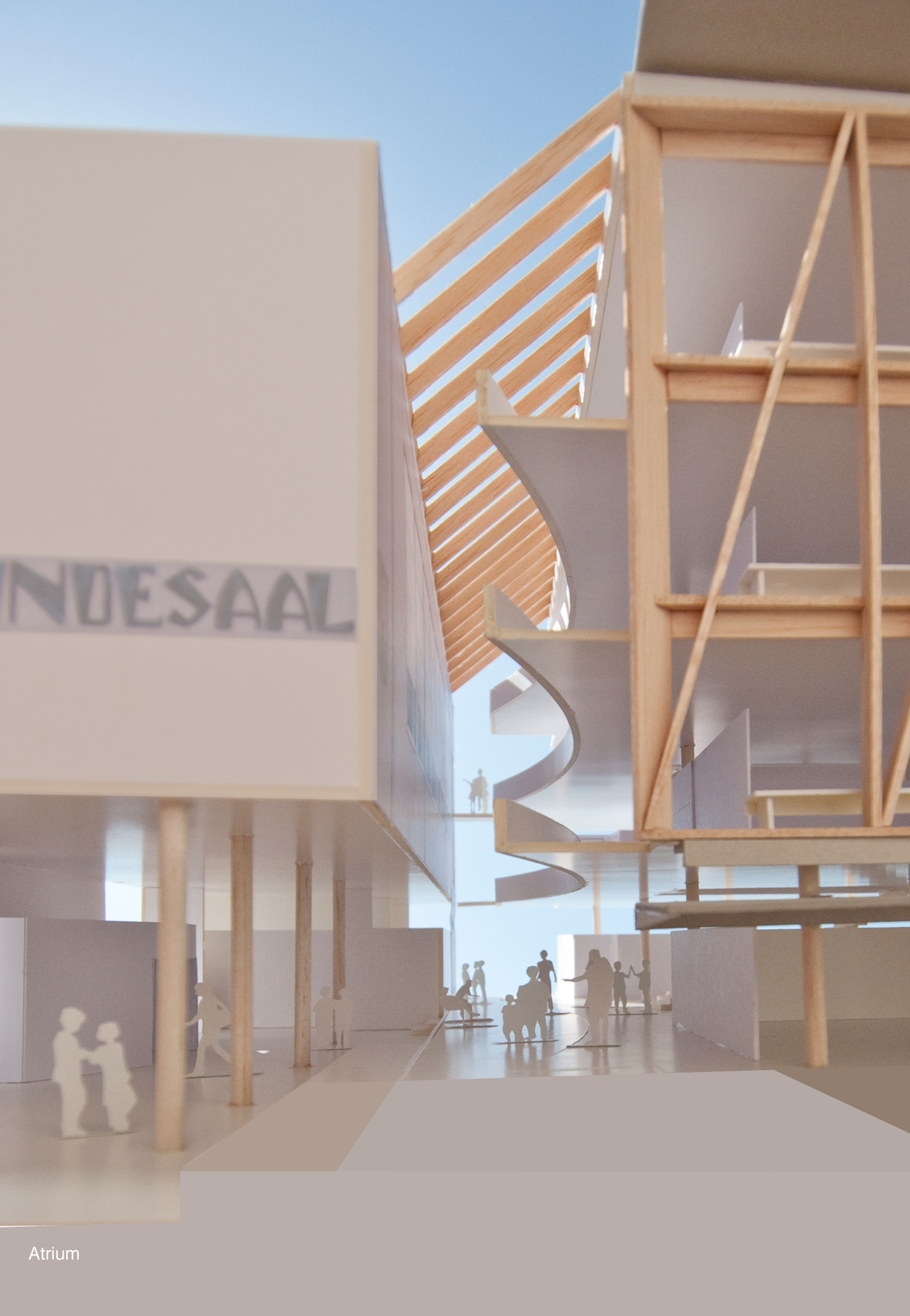

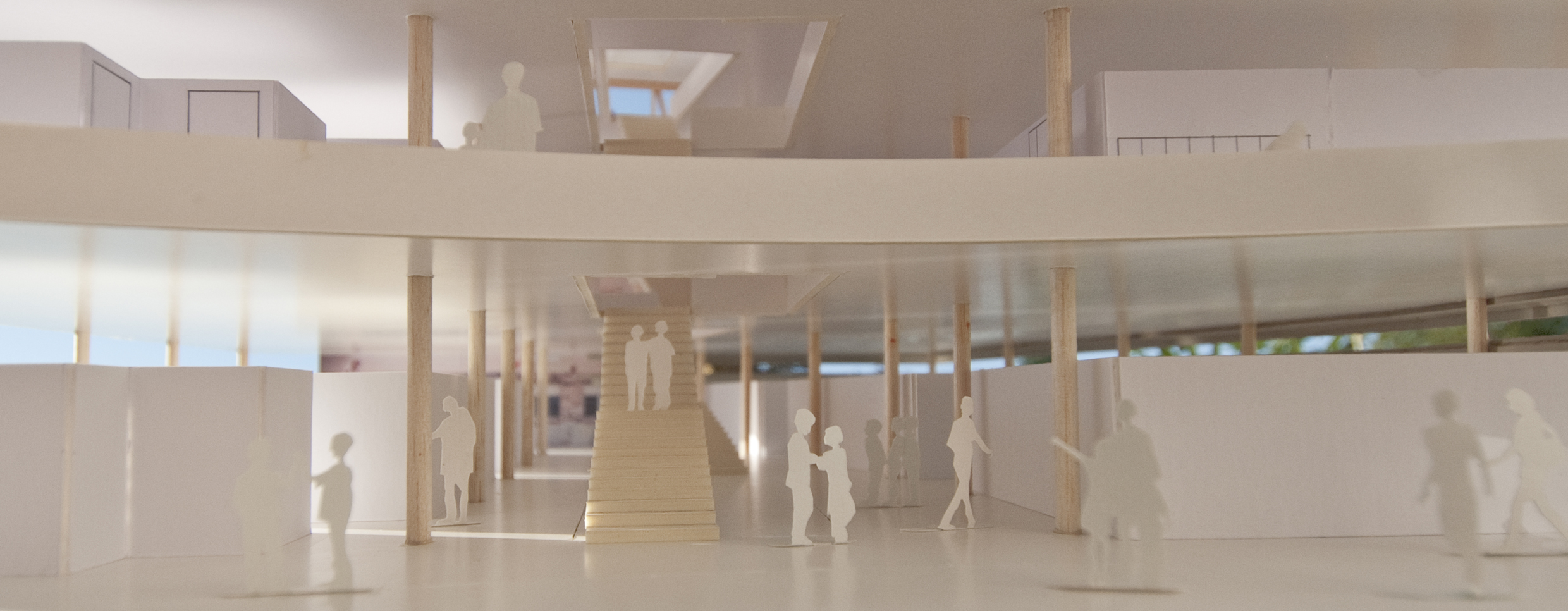

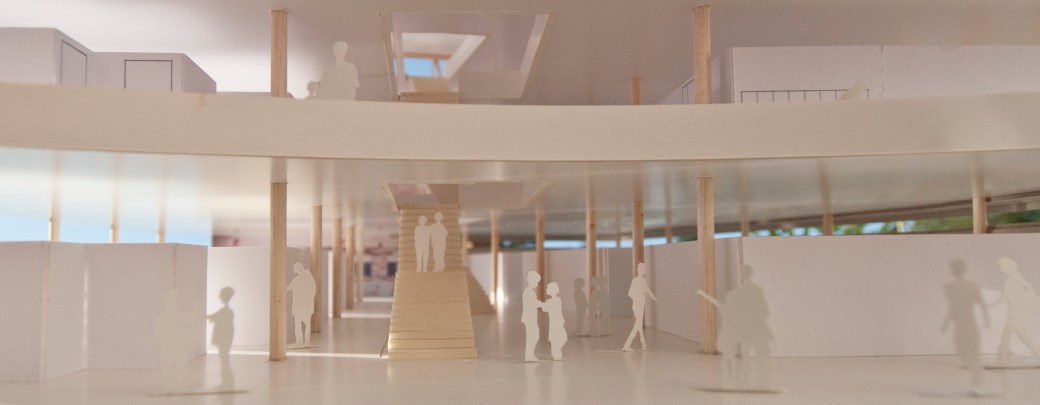

Atrium – Foyer des Gemeindesaals links, Foyer der Erweiterung rechts – Arbeitsmodell  M 1:50

.

.

.

.

.

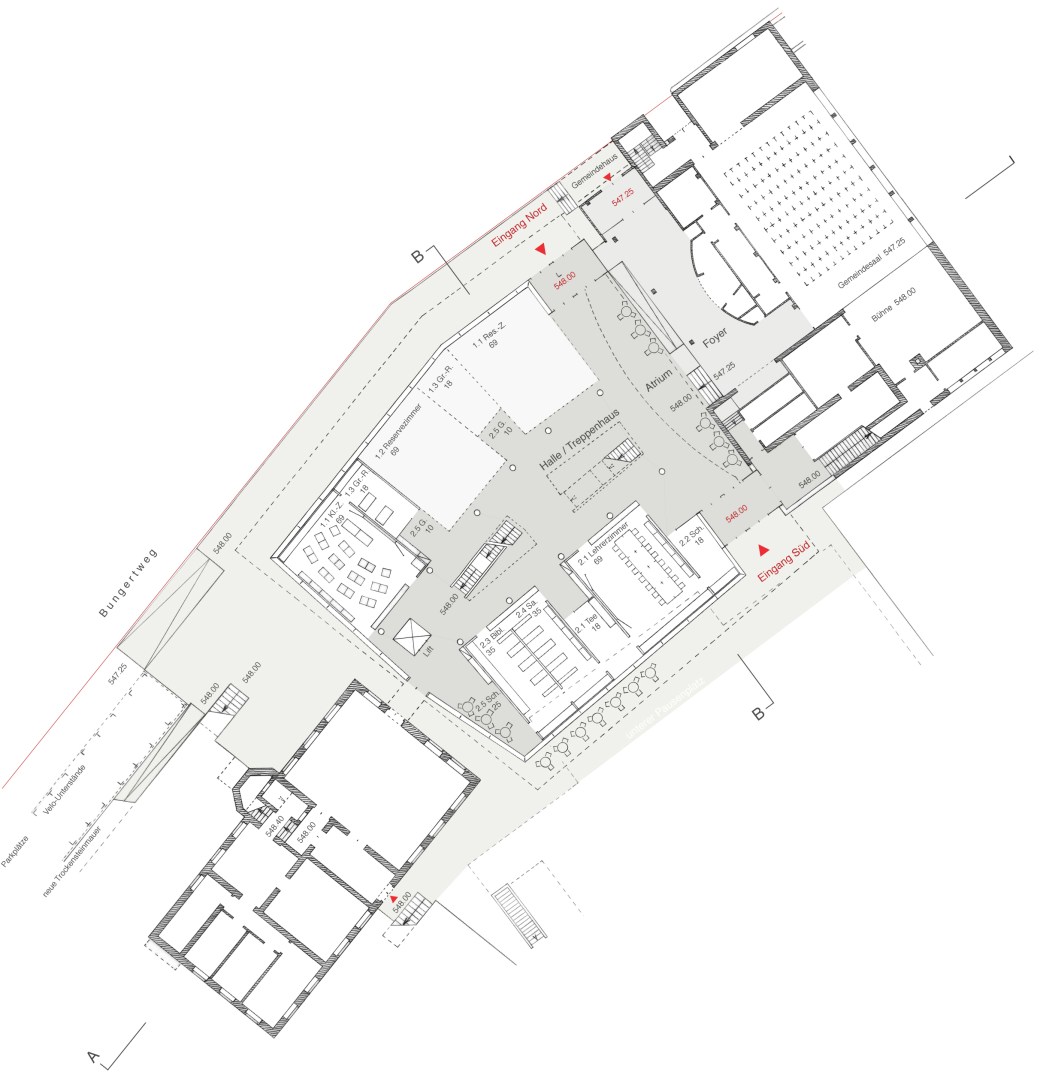

Erdgeschoss – 548.00 ü.M.

.

.

.

.

.

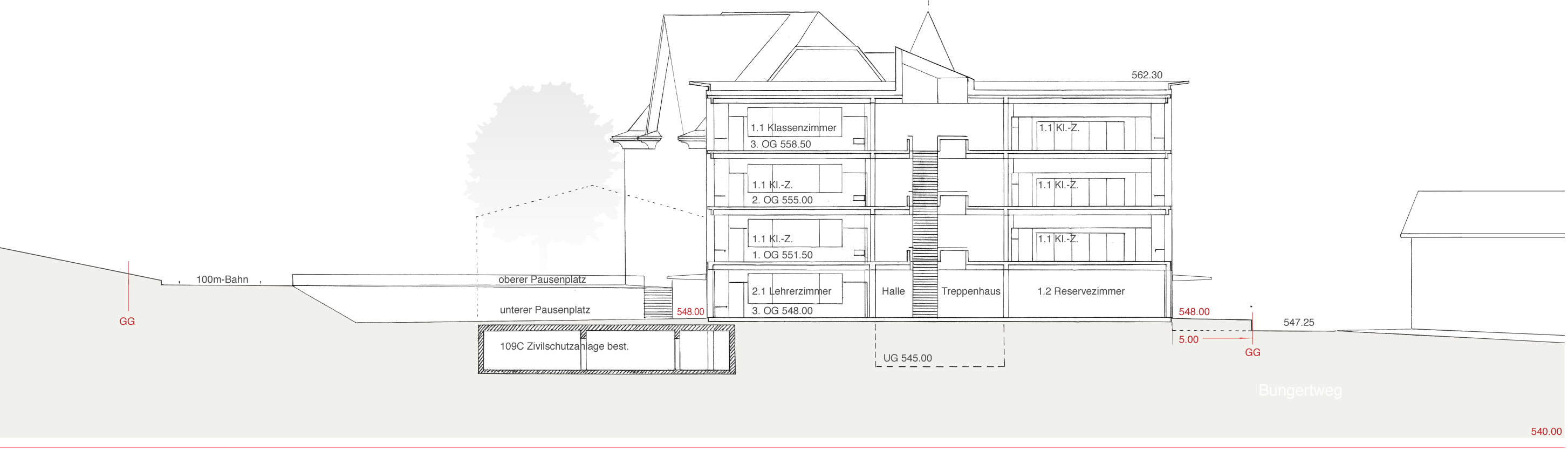

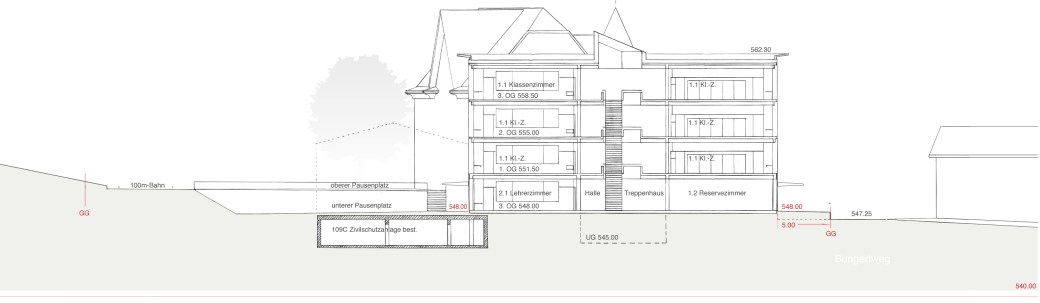

Querschnitt B-B – Sockelgeschoss und drei Obergeschosse

.

.

.

.

vom Erdgeschoss zum 1. Obergeschoss

.

.

.

.

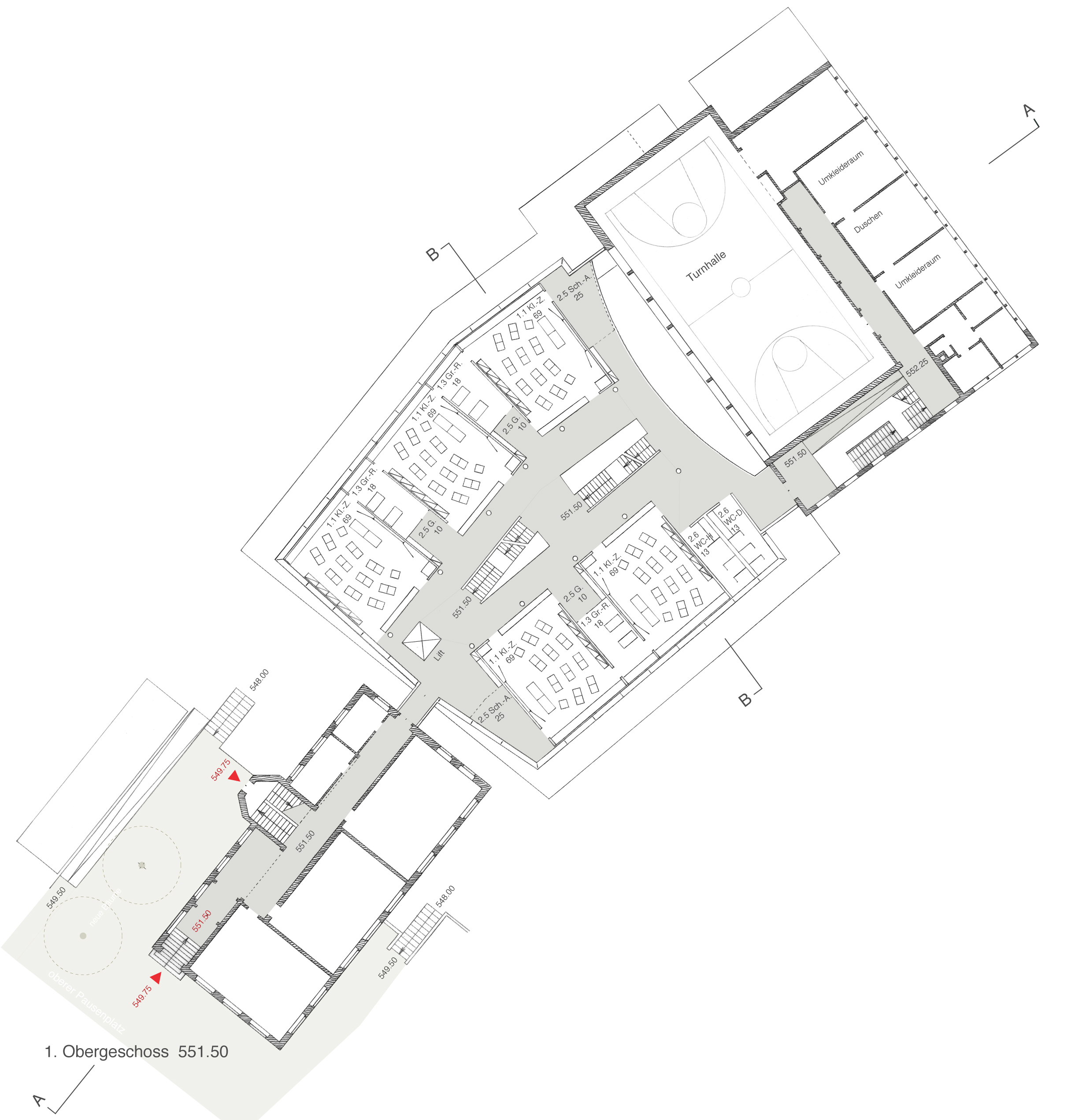

1. Obergeschoss – 551.50

.

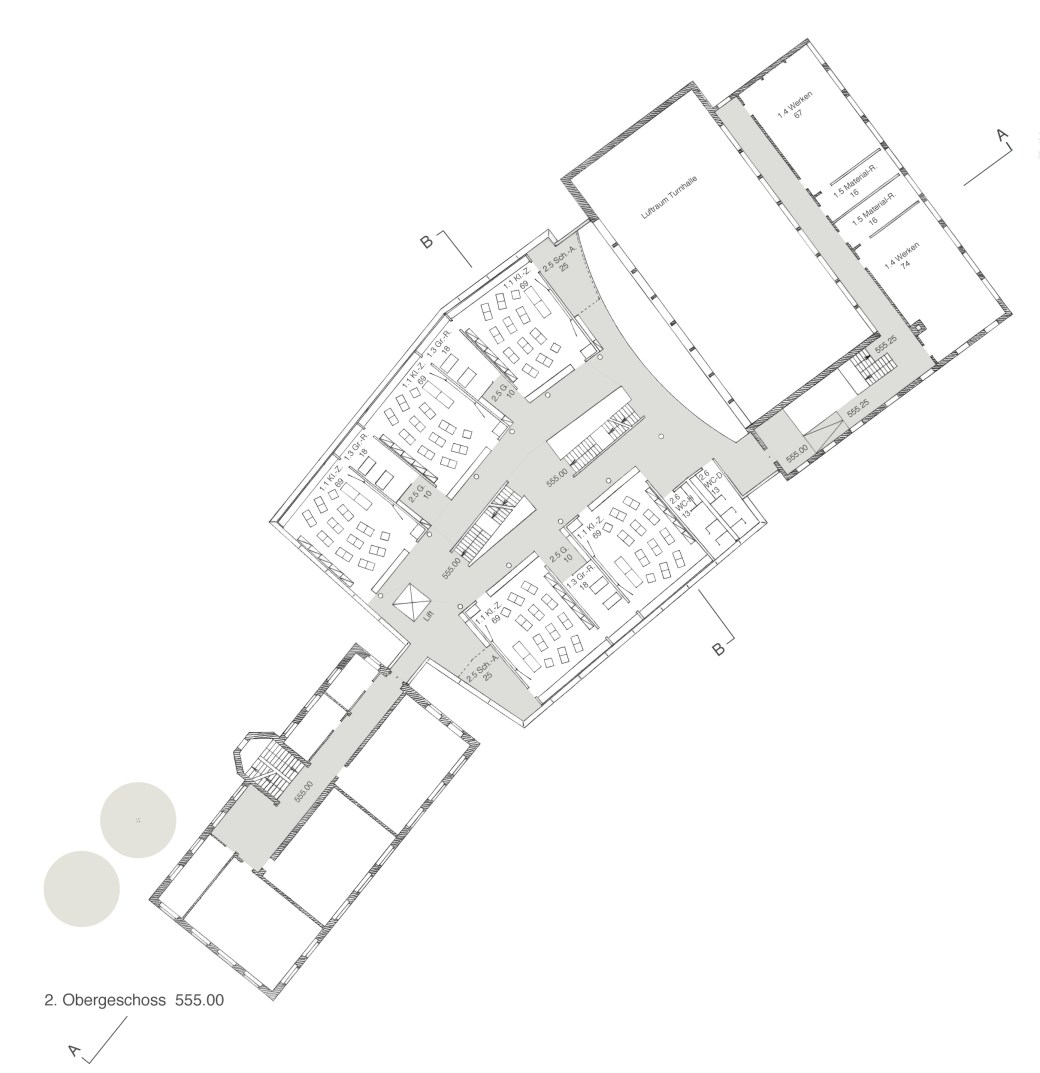

2. Obergeschoss – 555.00

.

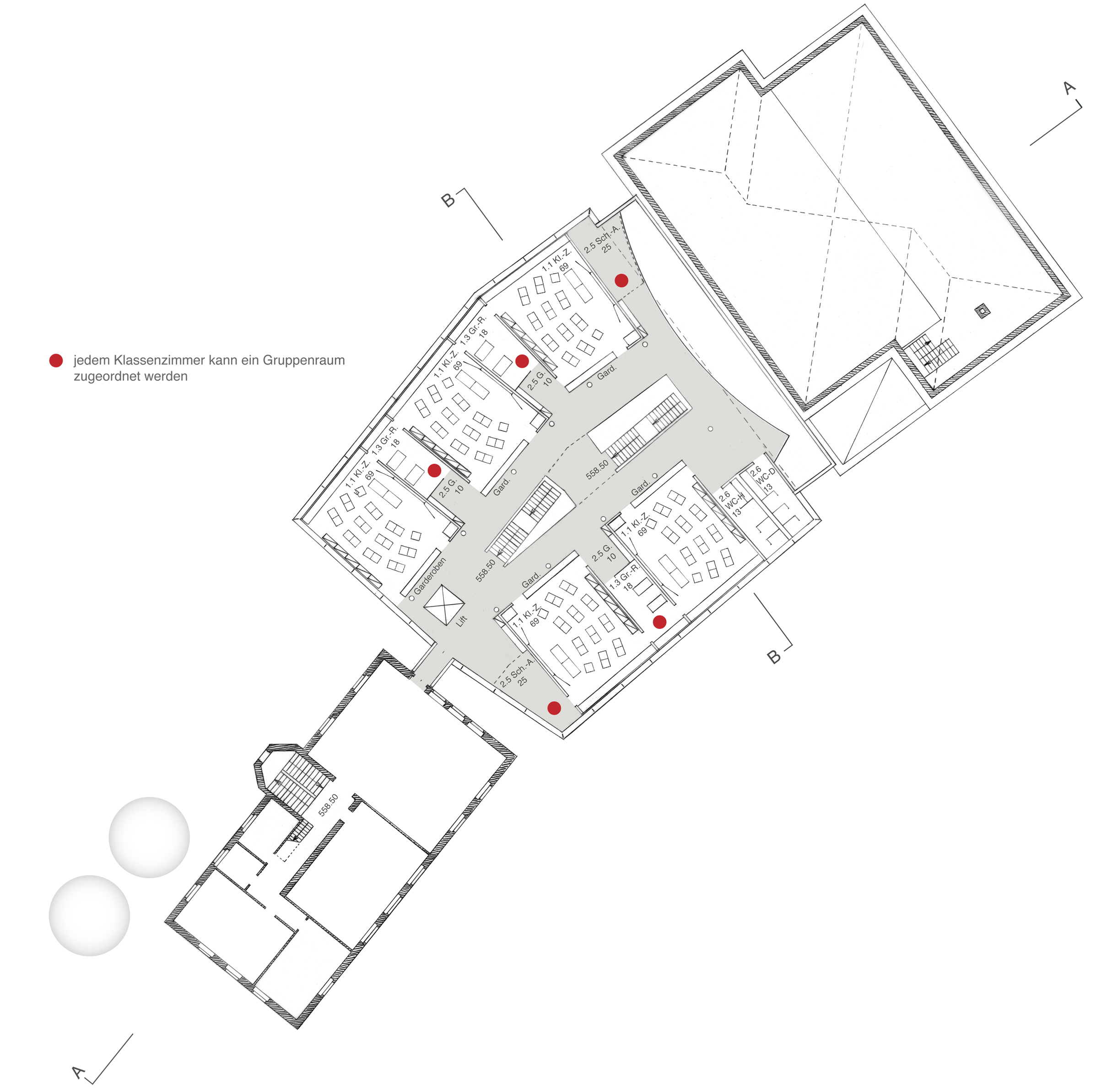

3. Obergeschoss – 558.50

.

.

.

..

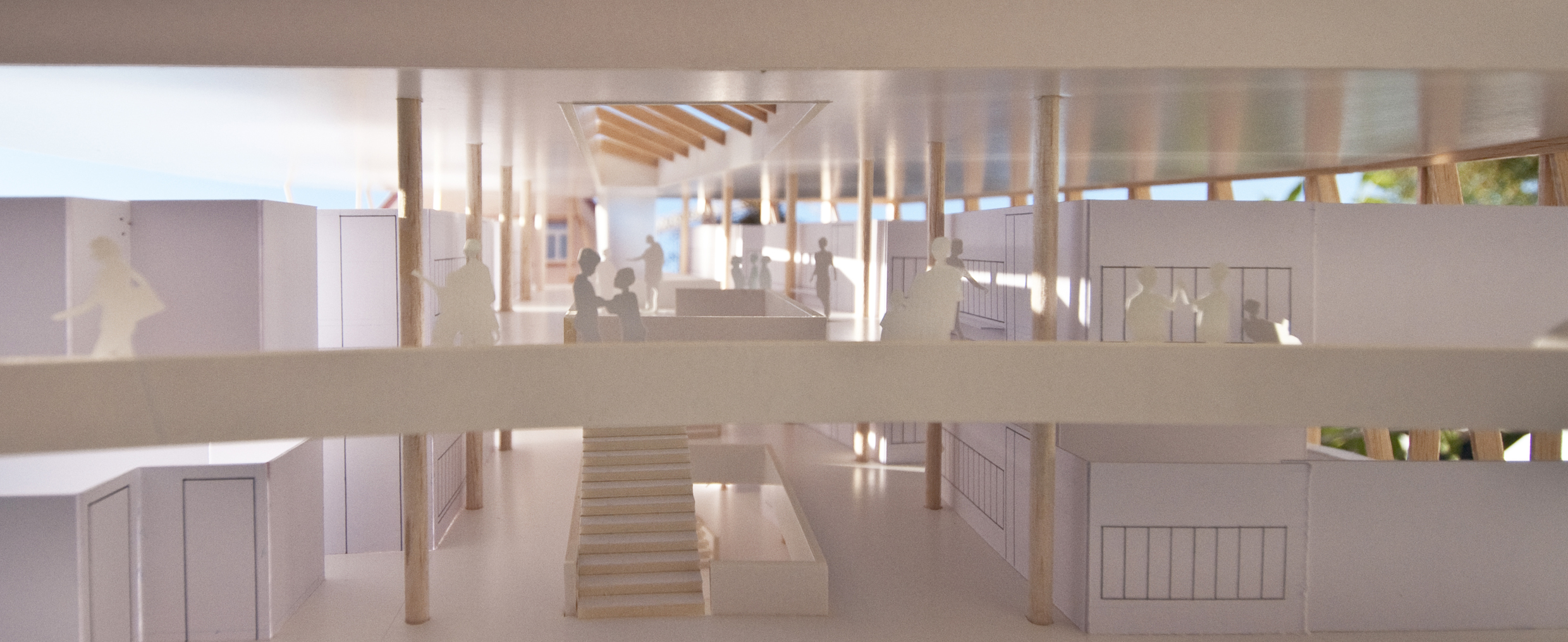

vom 2. zum 3. Obergeschoss

.

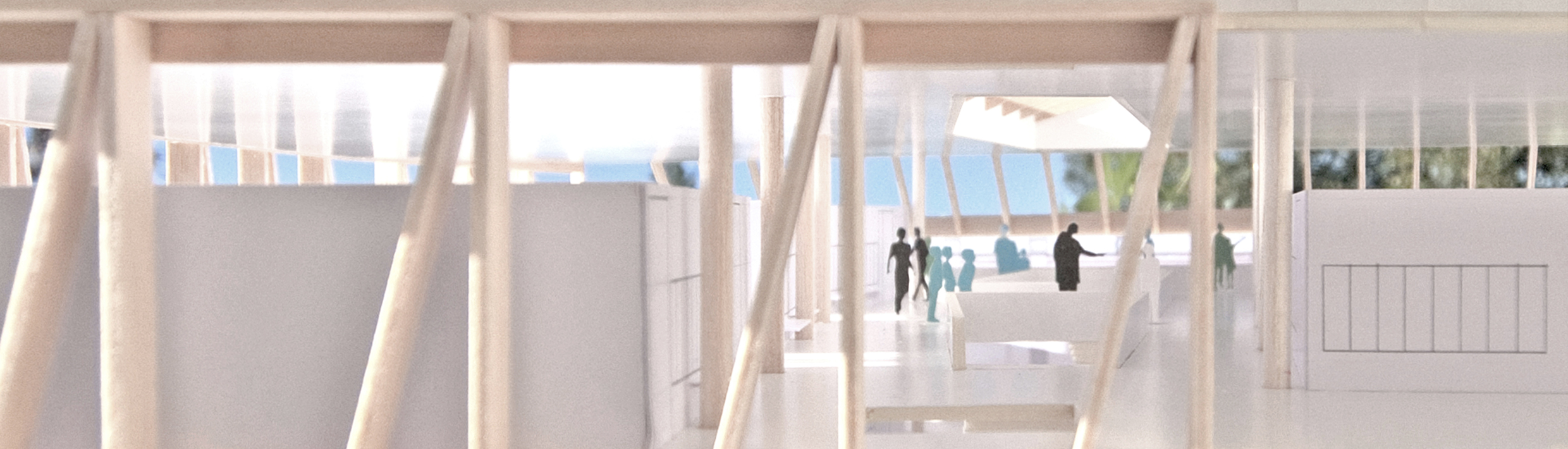

vom ‘alten’ Schulhaus ins neue Schulhaus

.

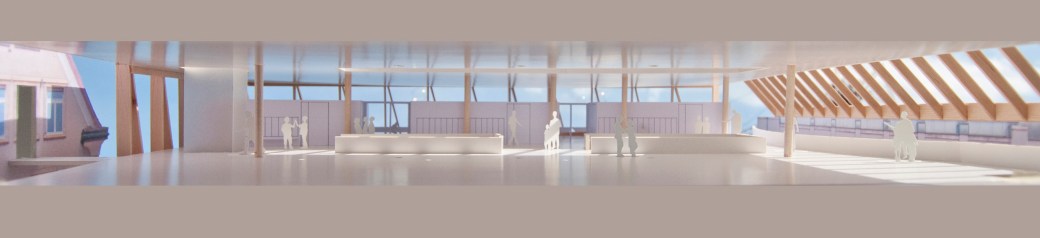

im 3. Obergeschoss – das ‘alte’ Schulhaus links, das ‘Gemeindesaal’ Gebäude rechts

.

.

.

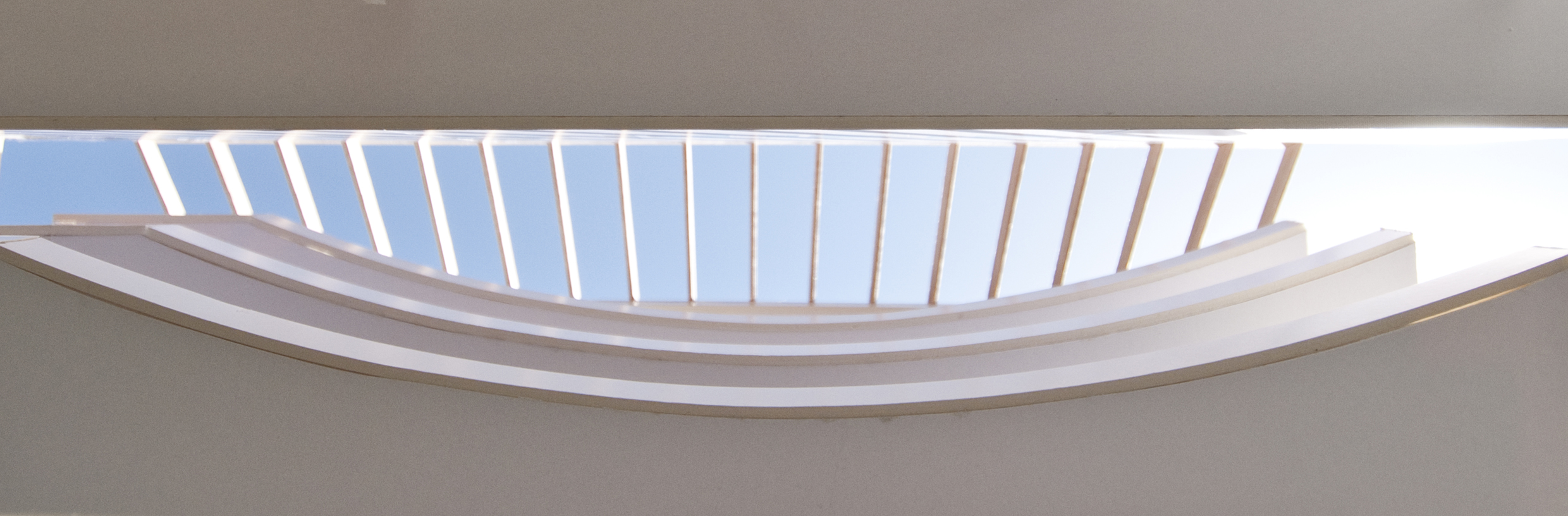

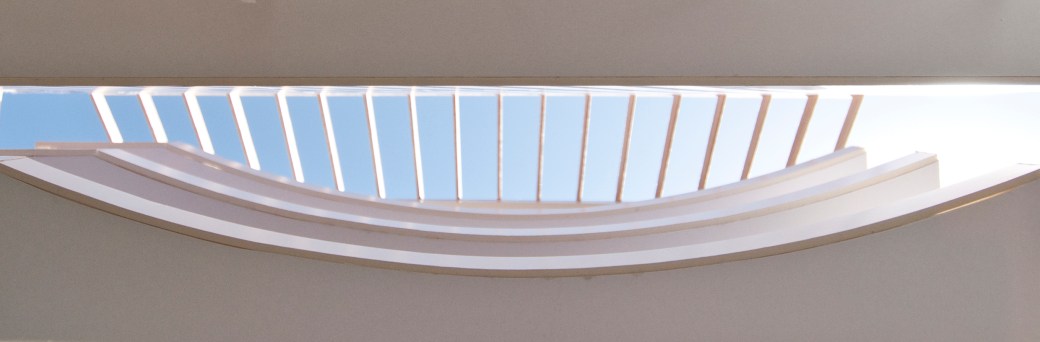

Holz-/Glaskonstruktion über dem Atrium

.

.

.

.

.

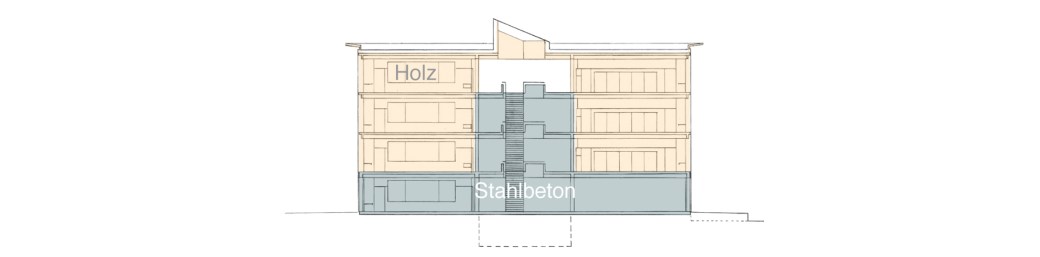

Tragwerk, statisches Konzept

.

.

1. Tragsystem für die Abtragung der vertikalen Lasten

– Untergeschoss: Fundation, Wände und Decke über UG aus Stahlbeton.

– Erd-, 1. und 2. Obergeschoss, im Bereich der Treppenhalle: Stützen und Decken aus Stahlbeton; Erd-, 1. und 2. Obergeschoss, im Bereich Klassenzimmer: vertikales Fachwerk und horizontaler Balkenrost aus Holz.

– 3. Obergeschoss und Dachkonstruktion: Stützen, vertikales Fachwerk und horizontaler Balkenrost aus Holz.

2. Gesamtstabilität für horizontale Einwirkungen (Wind und Erdbeben)

– Horizontale und schräge Querverbindungen im Verbund mit den vertikalen Fachwerken aus vertikalen, horizontalen und schrägen Querverbindungen.

3. Fundation

– Streifenfundamente unter Aussenwänden, Einzelfundamente unter den inneren Stützen.

.

.

.

.

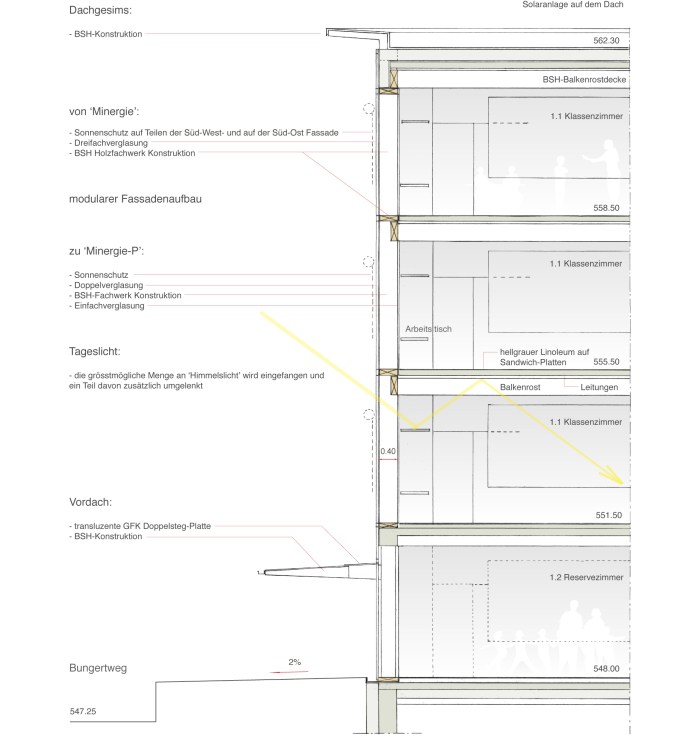

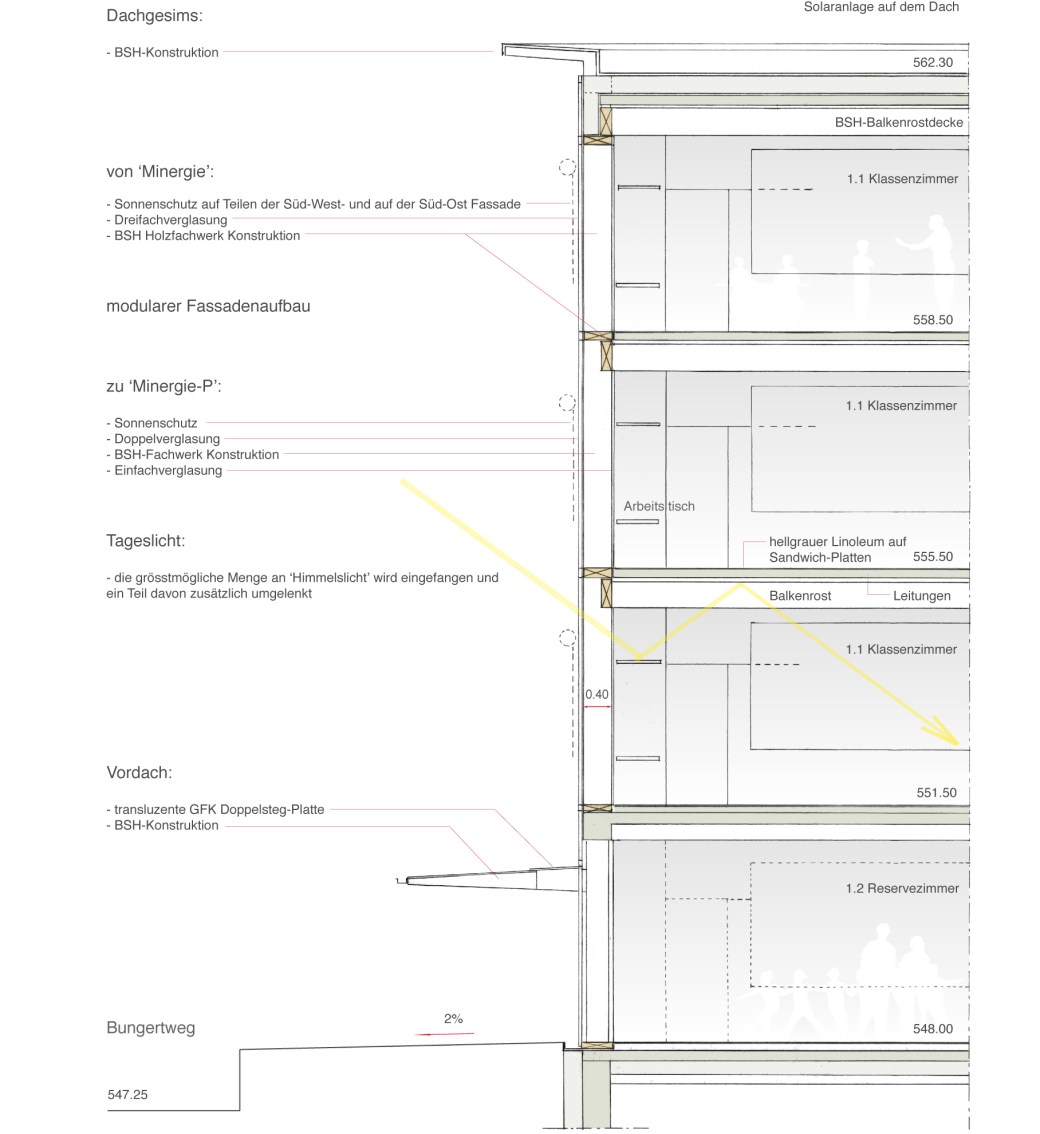

Detailschnitt Fassade

.

.

.

Energiekonzept – Nutzung regenerativer Energien

– Über Erdsonden Wärmepumpen wird Energie für die Heizung und Kühlung des Gebäudes generiert.

– Eine Photovoltaik Anlage auf dem Dach des geplanten Neubaus liefert elektrische Energie.

– Durch Bauteilaktivierung werden die Geschossdecken, im Hallen-/Treppenhaus Bereich, im Winter zur Heizung und im Sommer zur Kühlung genutzt.

– Eine mechanische Lüftungsanlage mit Wärmerückgewinnung, sollte der ‘Minergie-P’ Standard zur Anwendung kommen, gewährleistet den erforderlichen Luftwechsel.

Beleuchtung

– ‘LED-Systeme’ schaffen eine ausgewogene Allgemeinbeleuchtung; zudem kann jeder Raum, mittels programmierbarer Sensorik. individuell ausgeleuchtet werden.

.

.

.

.

.

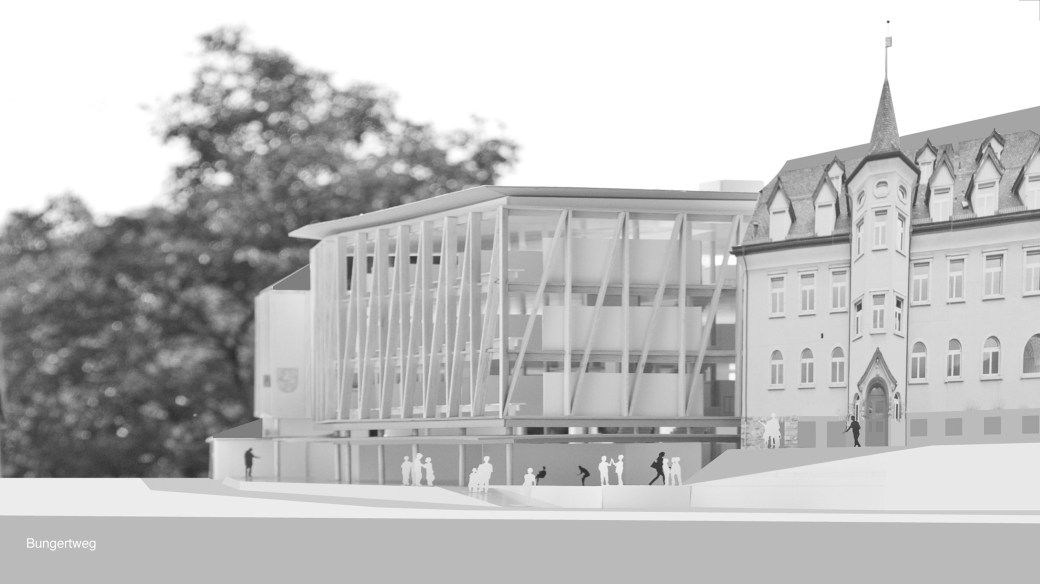

Bungertweg – das ‘alte’ Schulhaus rechts, die Erweiterung Mitte, der ‘Gemeindesaal’ links

.

.

.

.

.

Die vorhandenen Gebäude – Ortsbegehung – 30. März 2012

.

.

.

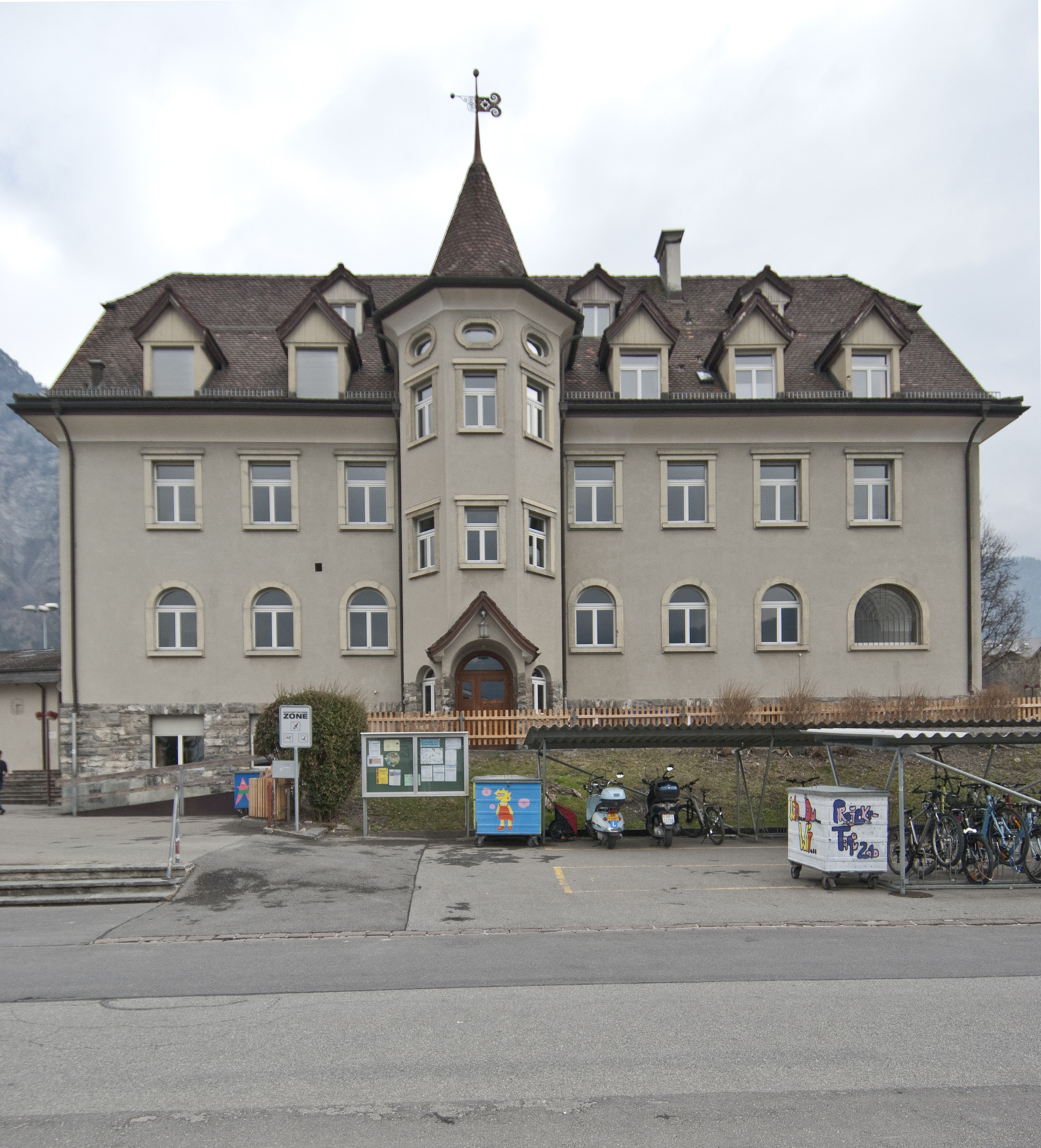

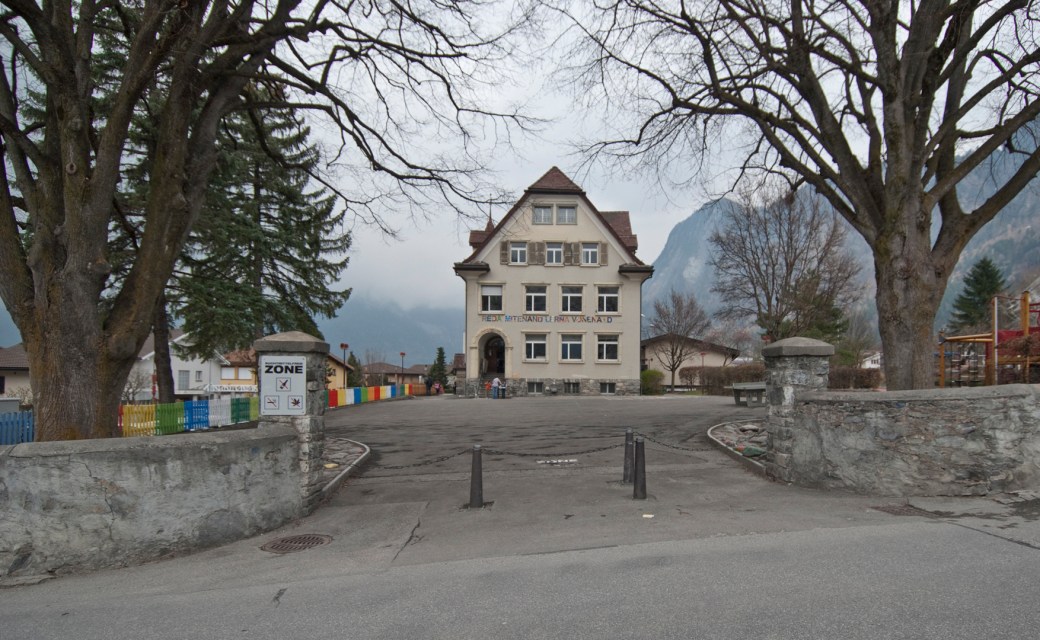

das alte Schulhaus an der Hirschengasse

.

.

.

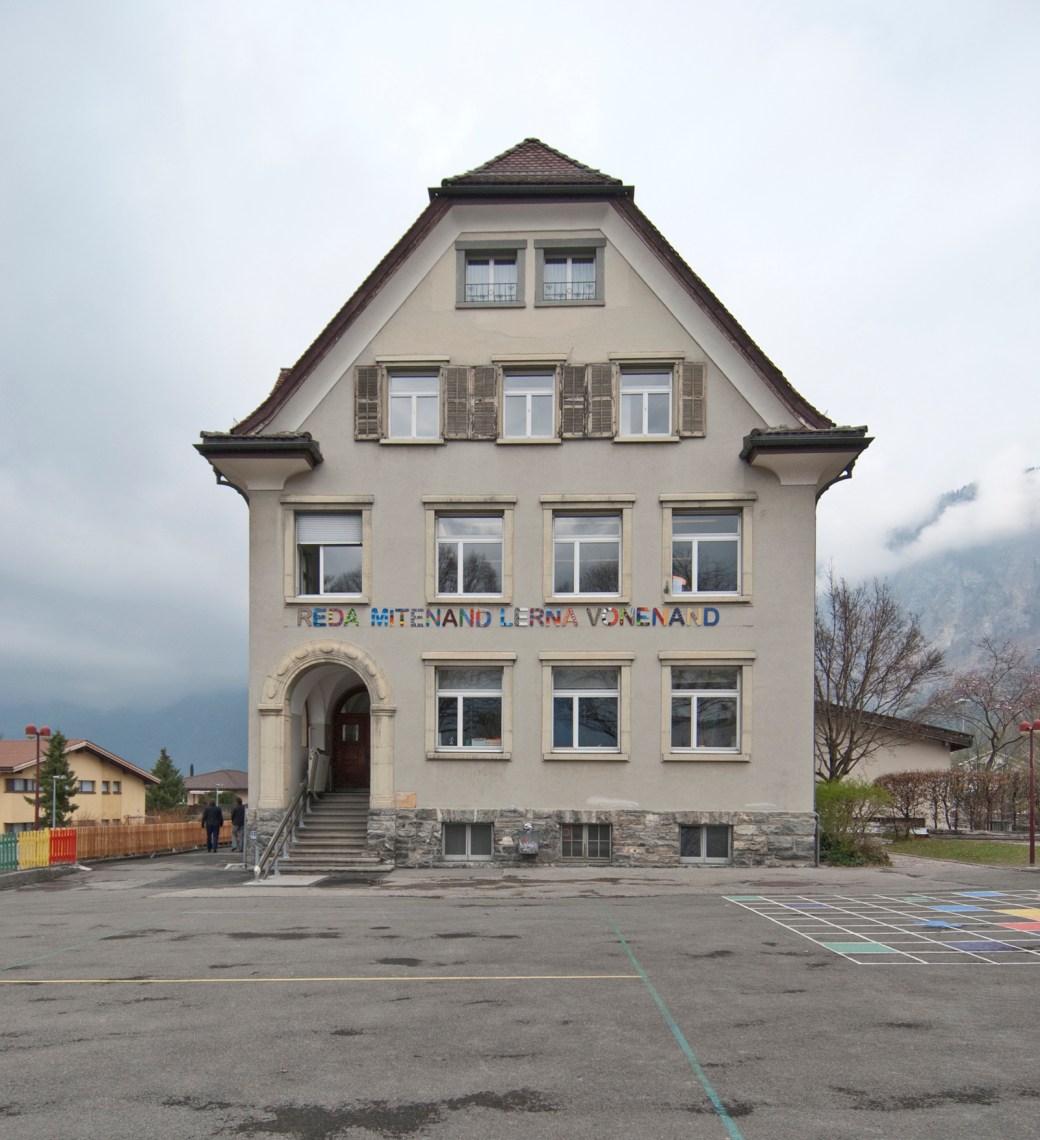

Südwest Fassade – Haupteingang

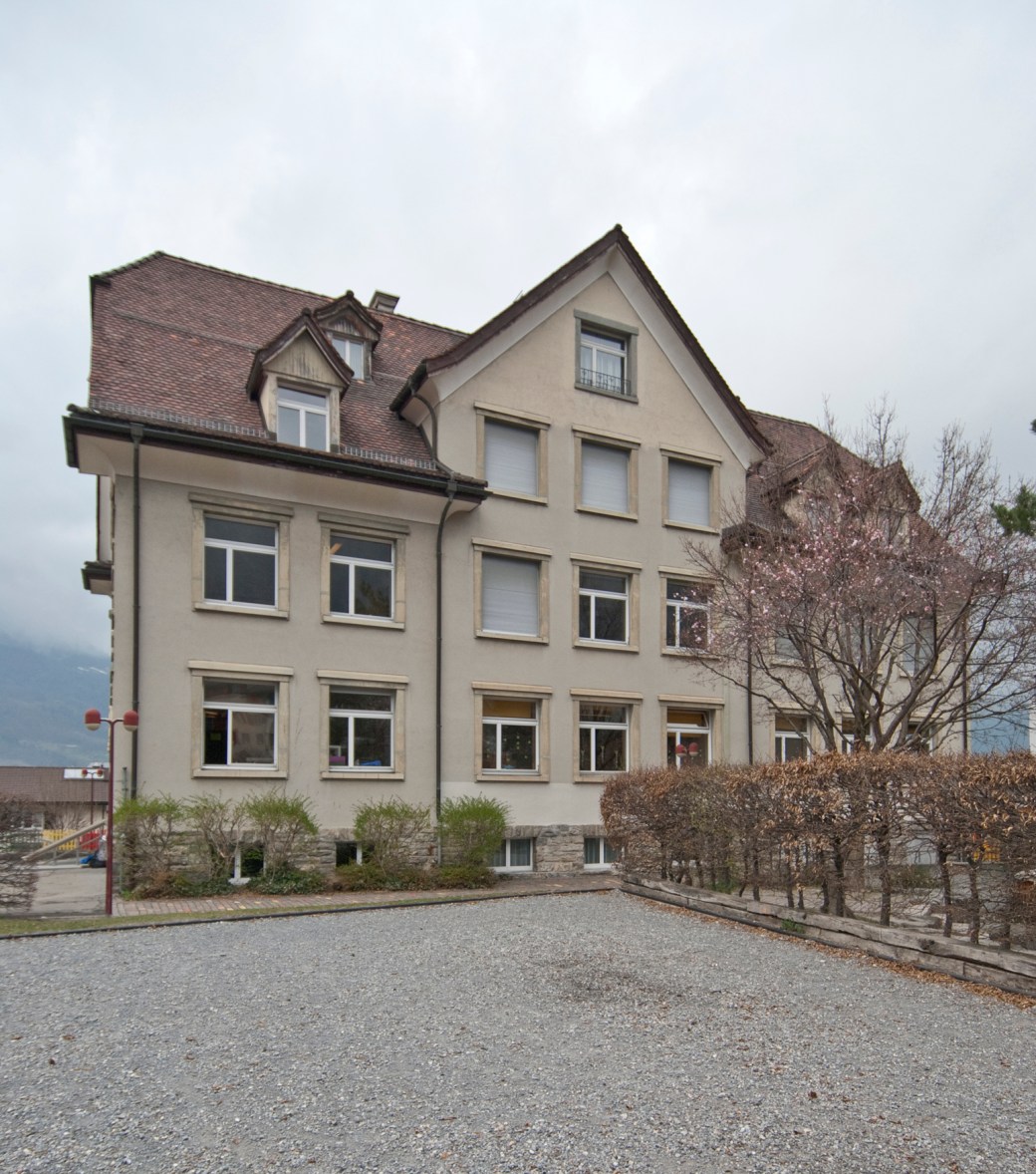

Südost Fassade

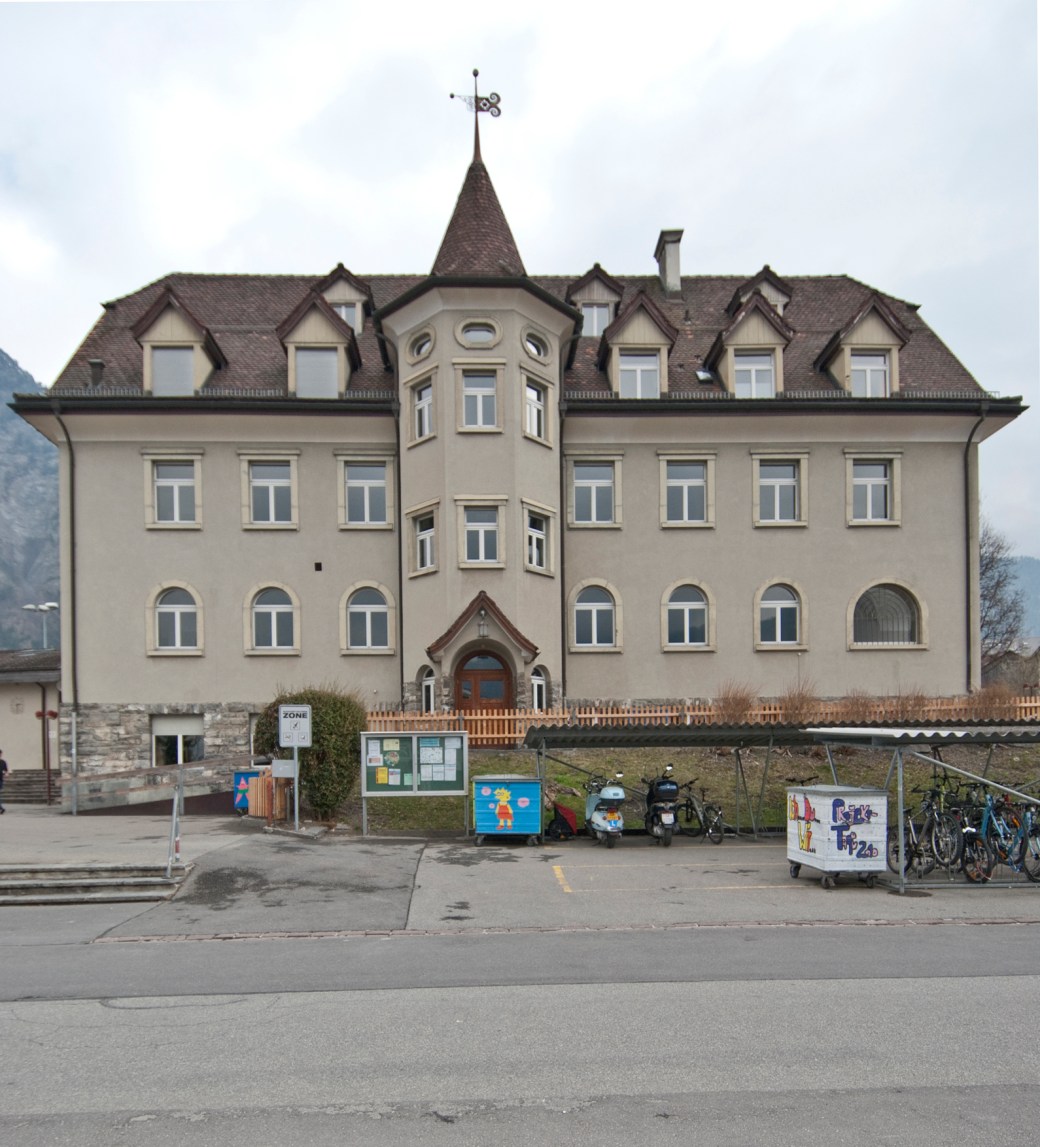

Nordwst Fassade – Eingang Treppenhaus

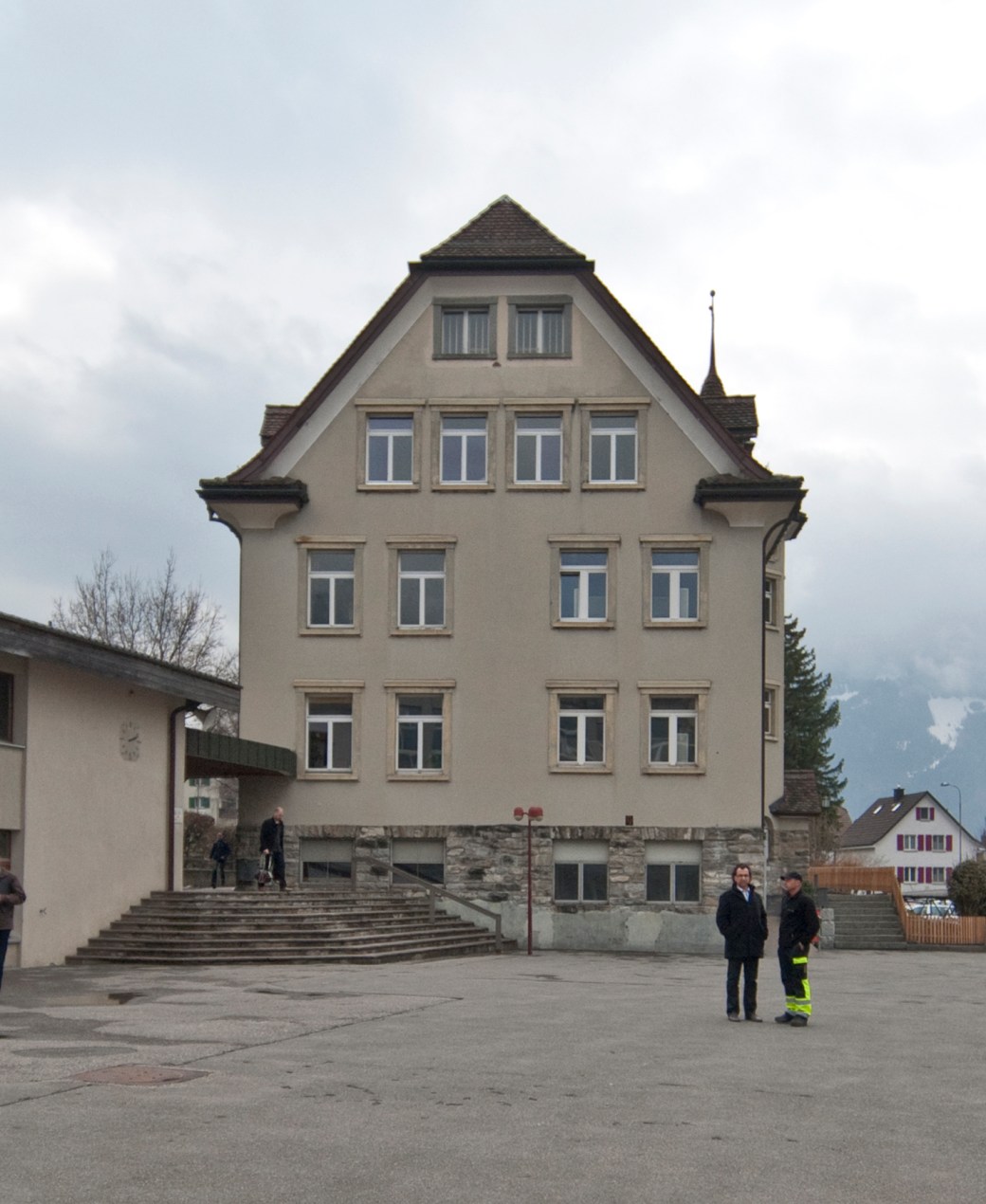

Nordost fassade

.

.

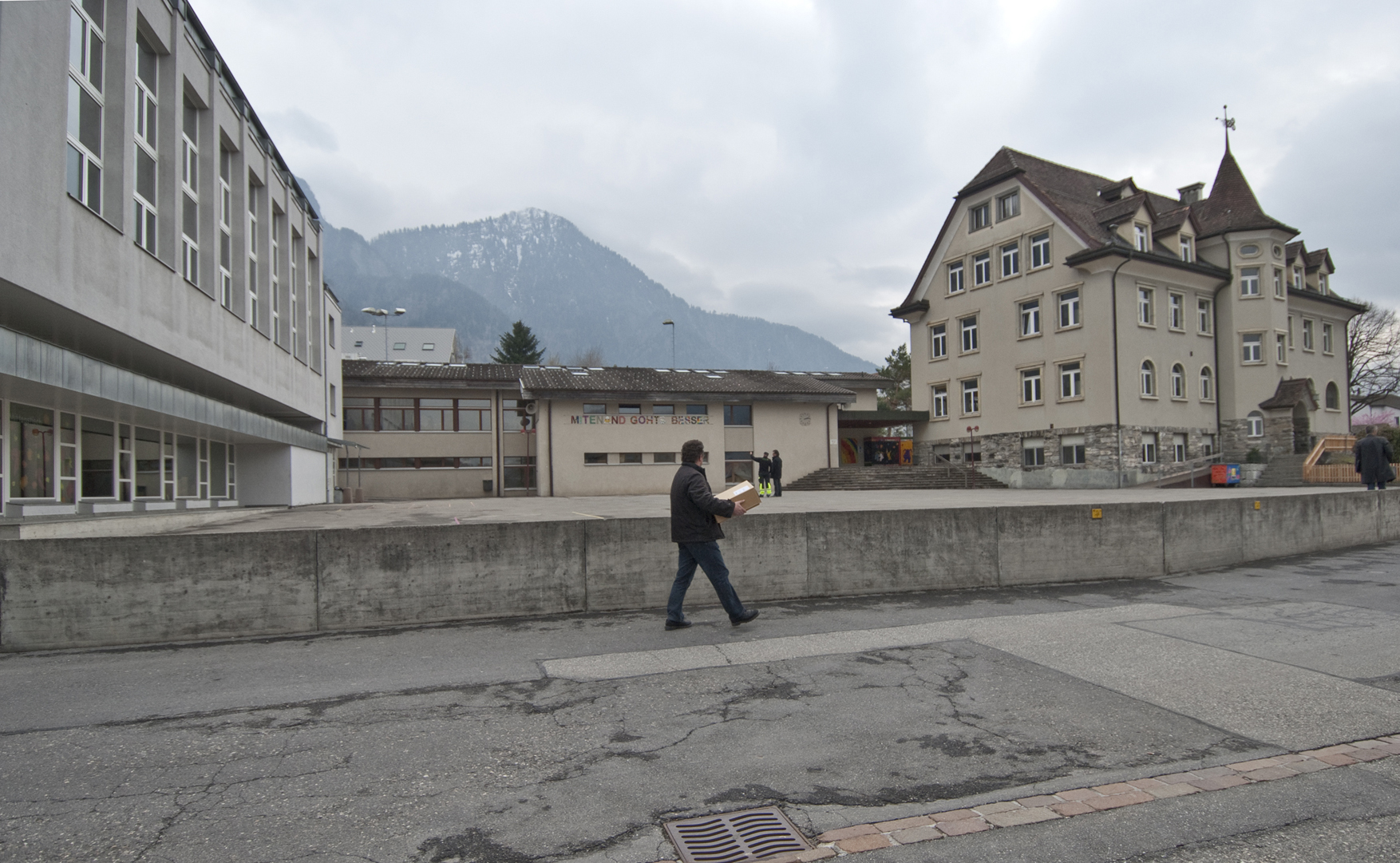

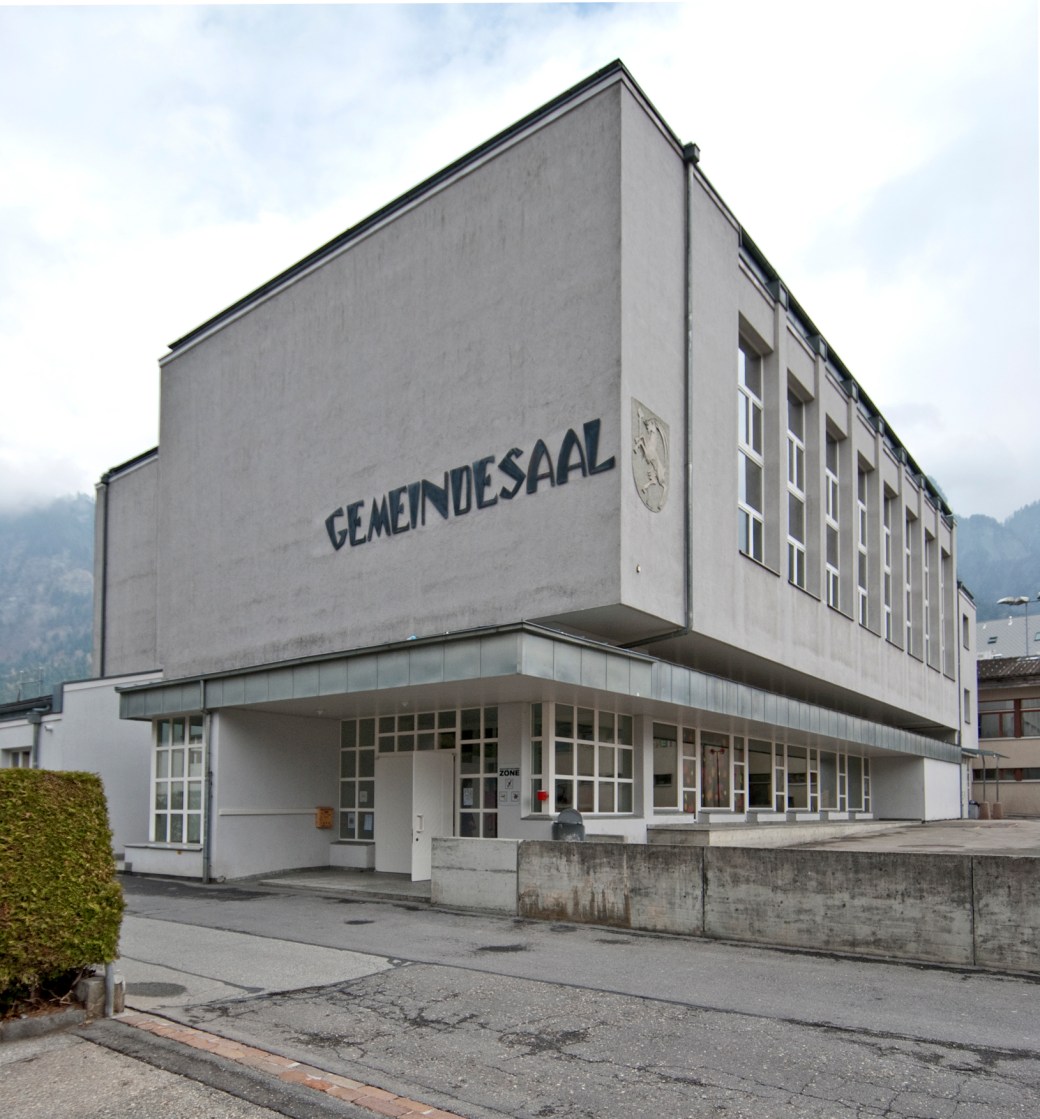

Platz – der Gemeindesaal links, das Schulhaus und das alte Schulhaus

.

.

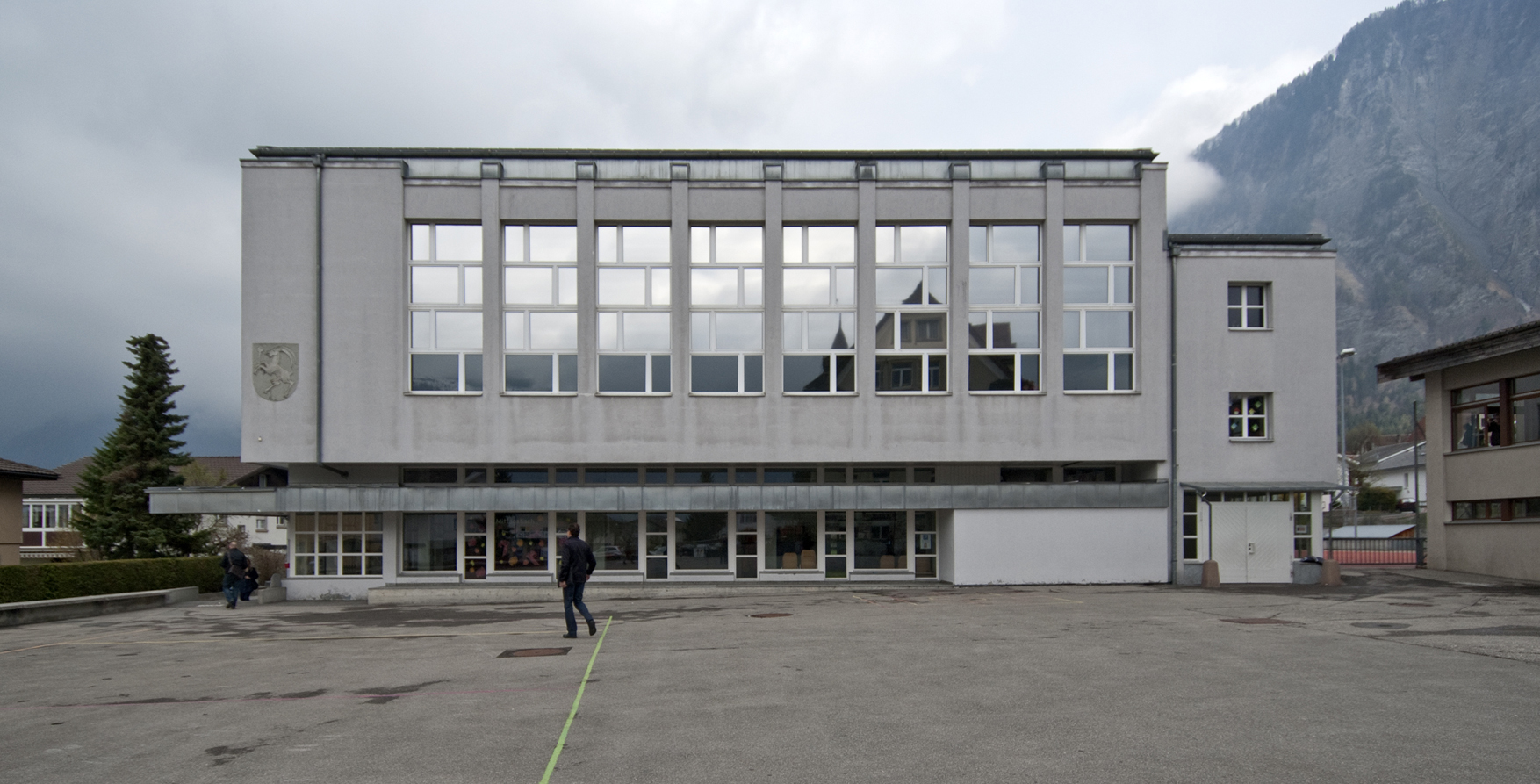

Gemeindesaal – Südwest Fassade – unten das Foyer, oben die Turnhalle

.

.

Haupteingang am Bungertweg

Bungertweg – von Nordost

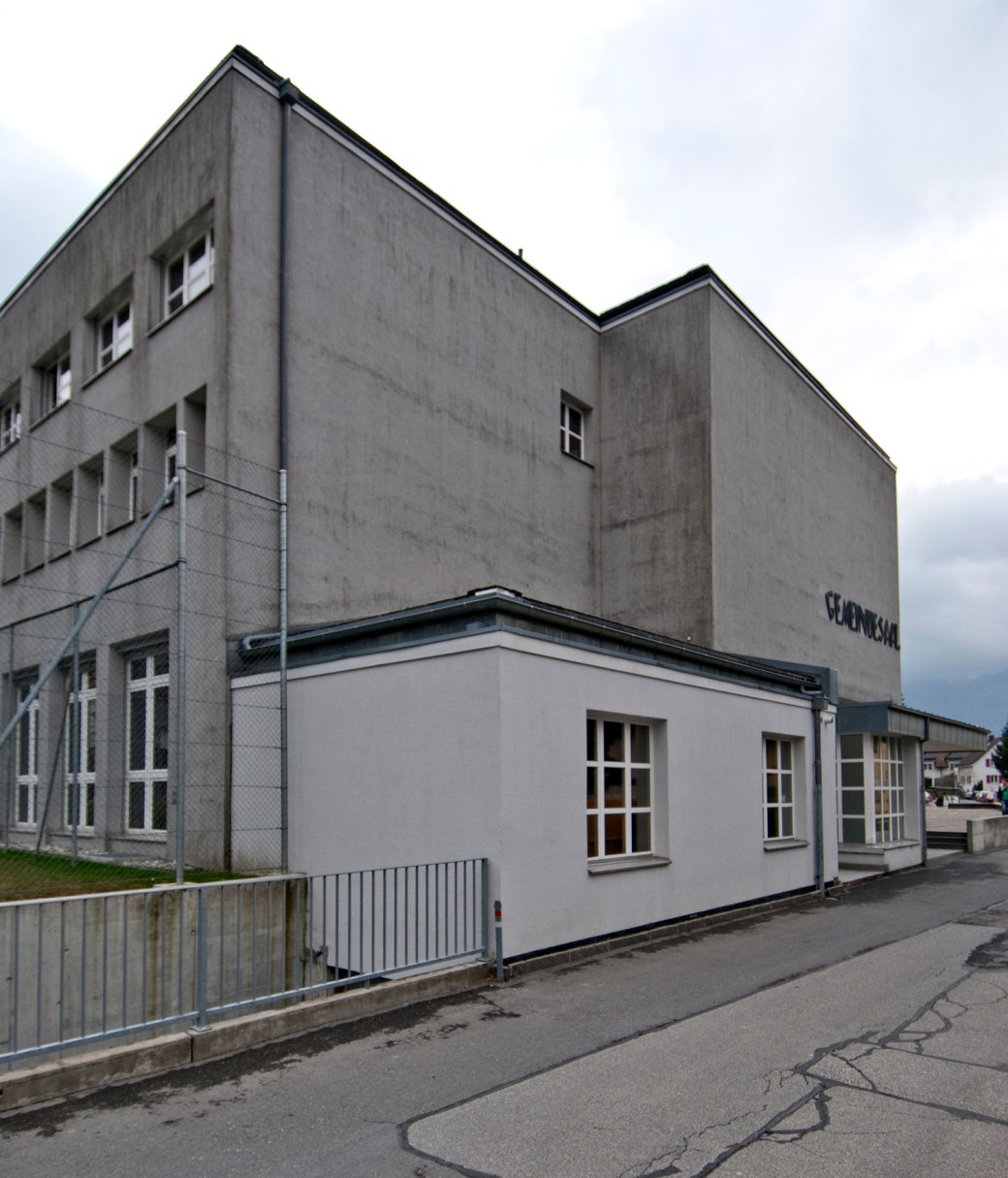

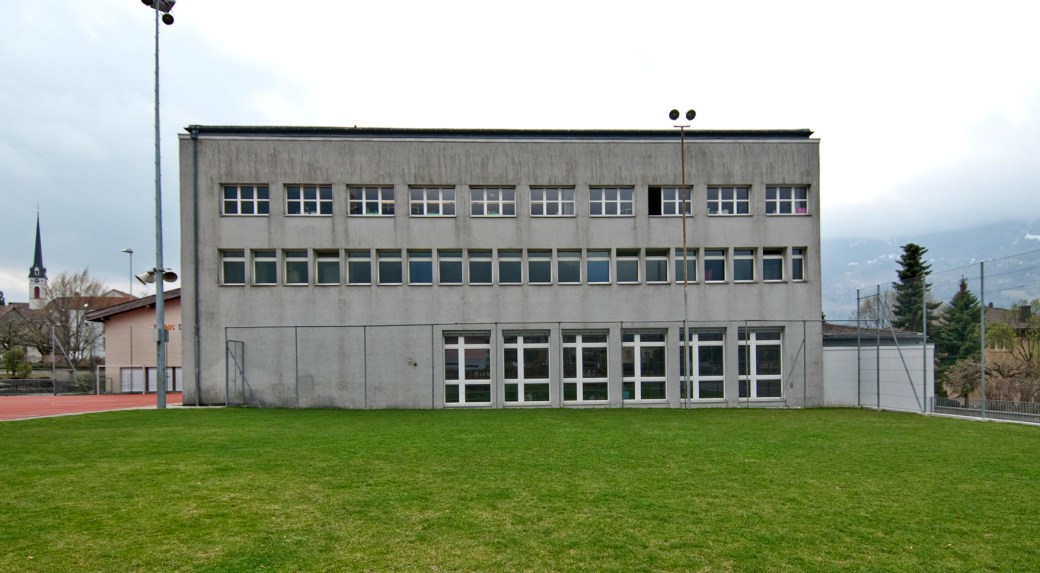

Nordost Fassade

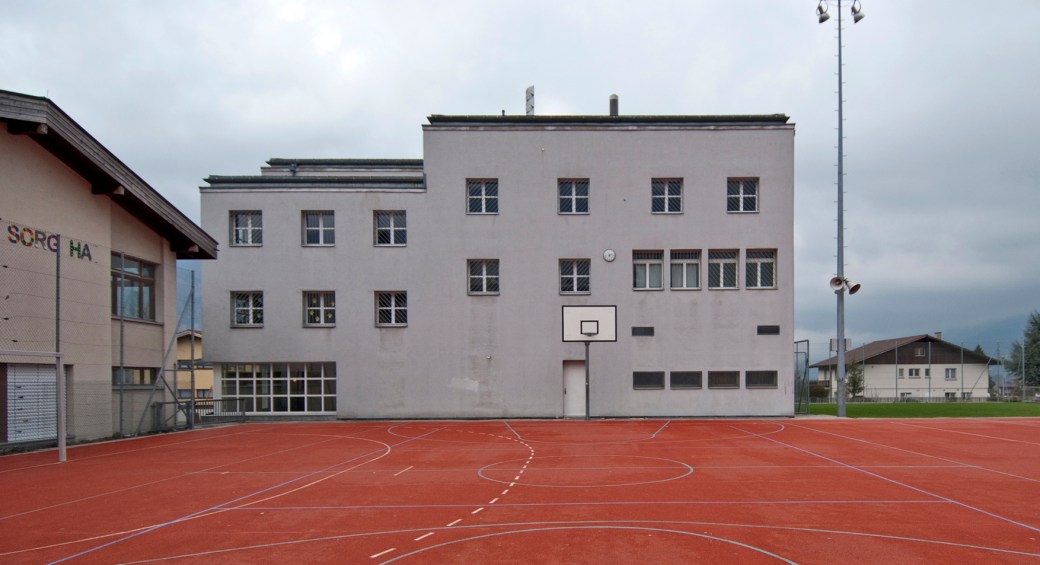

Südost Fassade

.

.

.

.

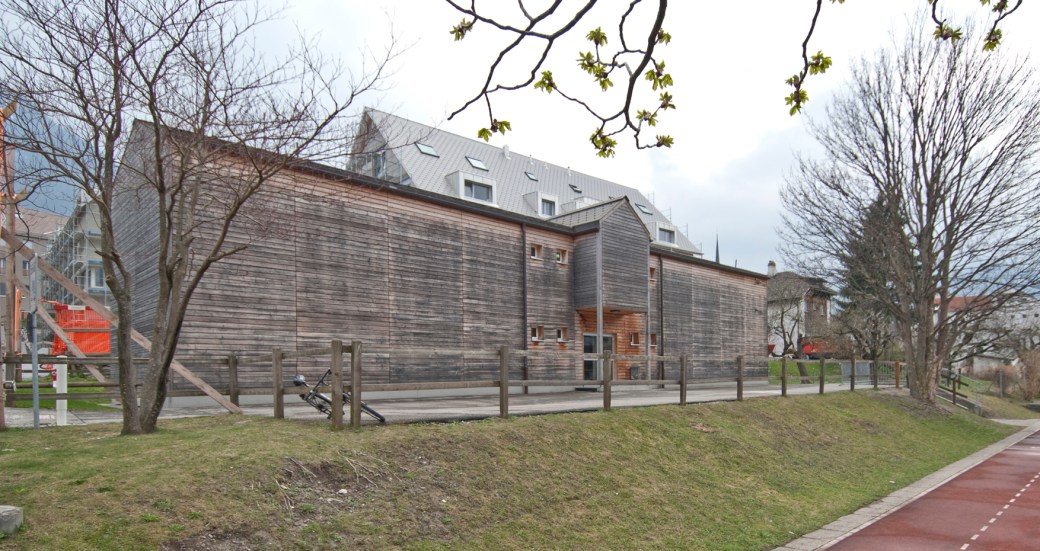

Kindergarten – Nordwest Fassade

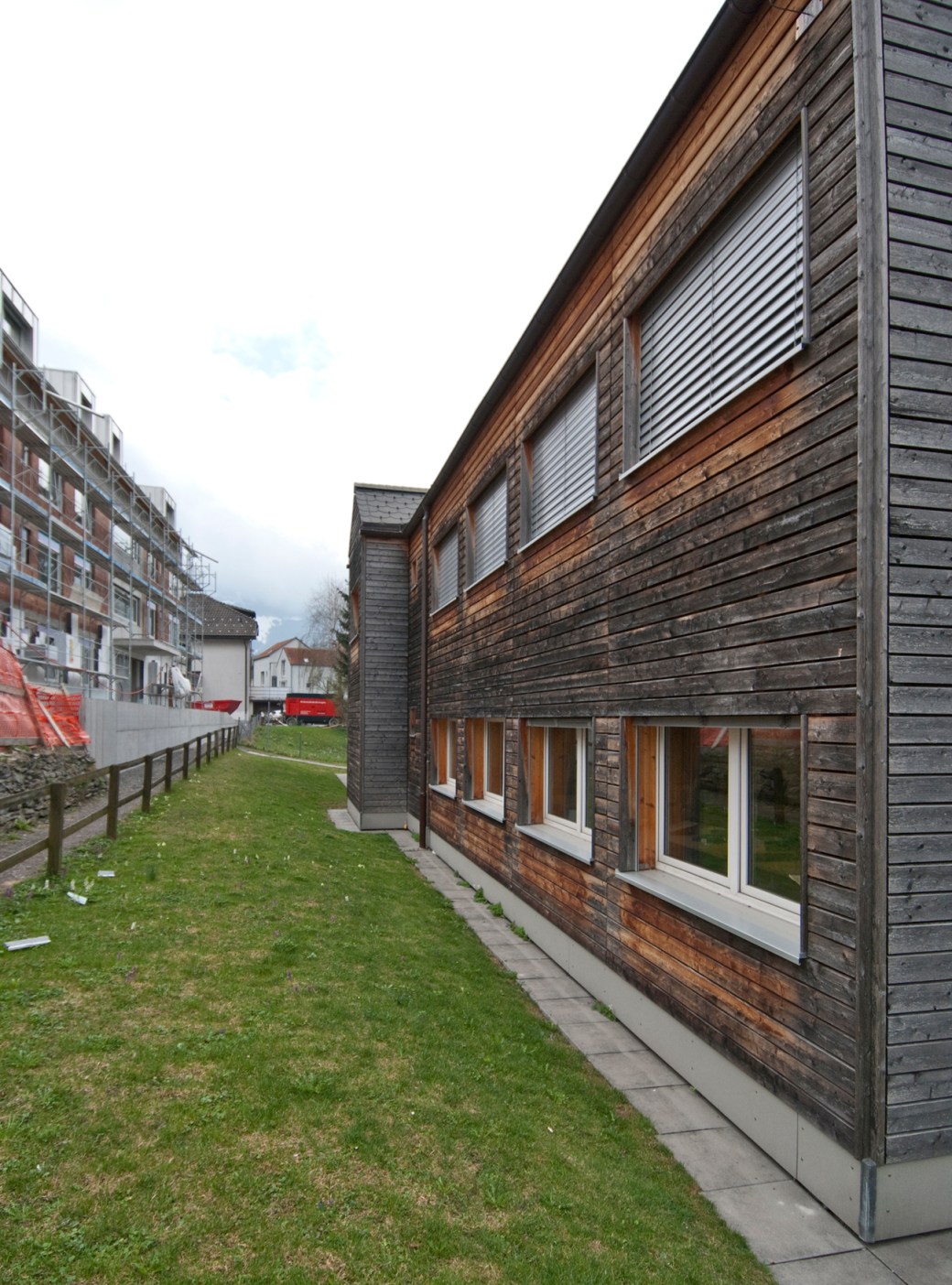

Südost Fassade

.

.

.

.

.
